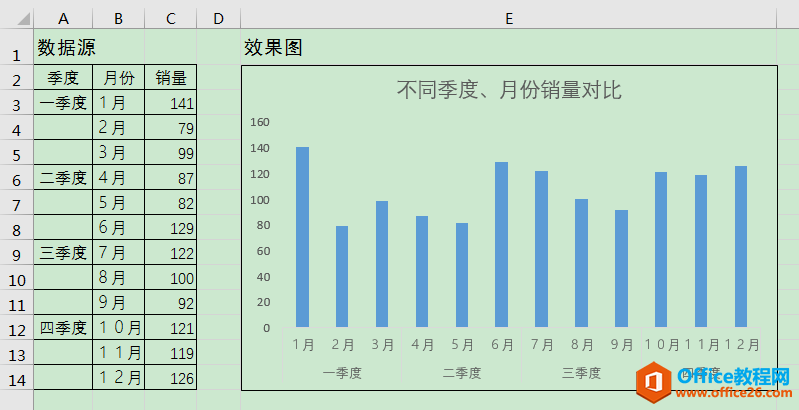

下圖左側A2:C14單元格區域?yàn)閿?shù)據源，右側為根據數據源制作的雙層分類柱形圖。圖表中橫坐標軸的標簽分類分為兩個層級顯示，所以叫"雙層分類柱形圖"。

前期準備

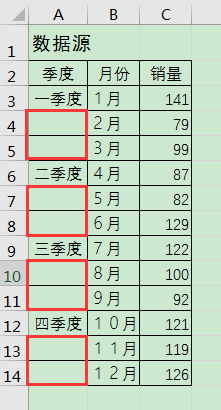

制作雙層分類柱形圖的關鍵是要先對數據源進行整理，在第一層級分類的數據中利用輔助空單元格劃分?jǐn)?shù)據區域，讓Excel自動識別出每一塊區域。

操作步驟

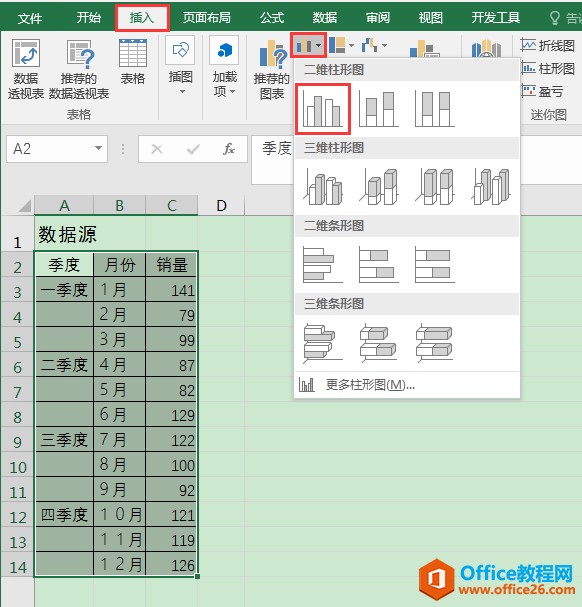

１、選中A2:C14單元格區域，單擊［插入］選項卡［圖表］功能組中的［插入柱形圖或條形圖］按鈕，在下拉列表中選擇［二維柱形圖］中的第一個圖標，即可在工作表中插入簇狀柱形圖。

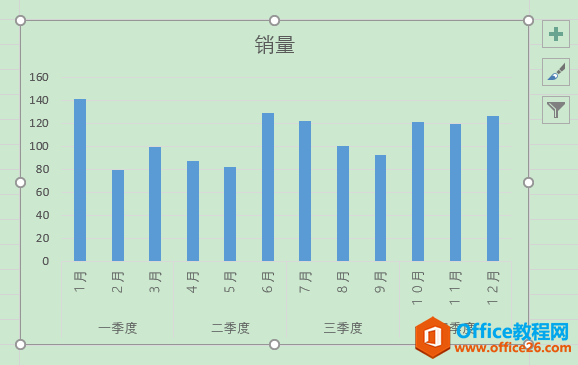

２、觀察上一步操作后的圖表，可見橫坐標軸標簽已經分為兩層顯示，下層為季度，上層為月份。但是，此時月份標簽文字不在同一行顯示，不方便閱讀，需要進行調整。

選中圖表，按住圖表右邊框中的白色圓圈不放往右拖動，可將圖表整體寬度增大，使月份標簽文字在同一行內顯示出來。

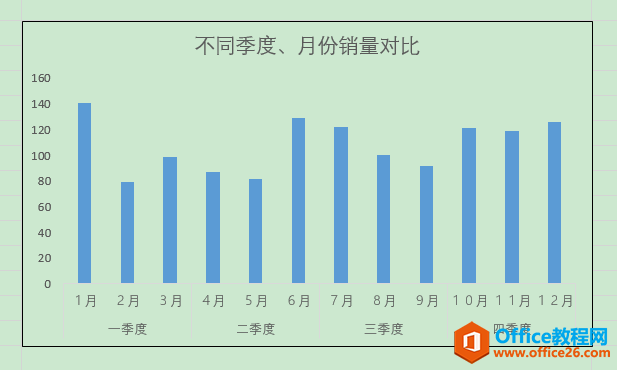

３、最后，根據實際需要對圖表標題、位置、網格線等細節進行調整，最終效果如下圖。
