excel 如何運用對數刻度使差距過大的數據點一起清晰展示

目標效果

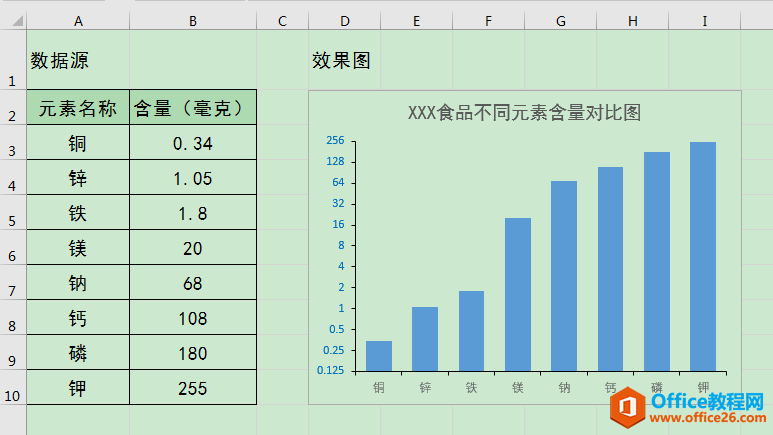

下圖左側表格為XXX食品中不同元素的含量，右側為根據左側的數據源制作的柱形圖。不同元素中，含量最小的為銅，只有0.34毫克；含量最大的為鉀，為255毫克，兩者之間差距過大。為使所有元素數據在圖表中都能清晰展示，效果圖中的縱坐標軸設置了對數刻度，縱坐標軸標簽數值不是等差數列，而是比值為2的等比數列。

操作步驟

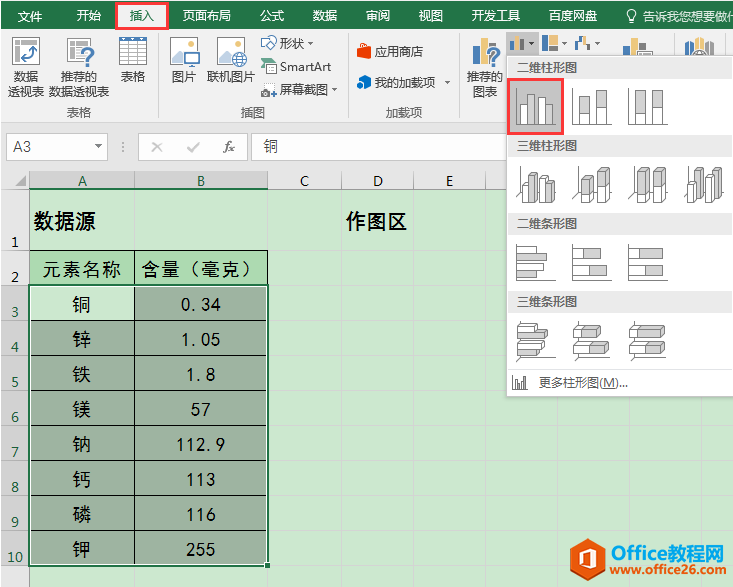

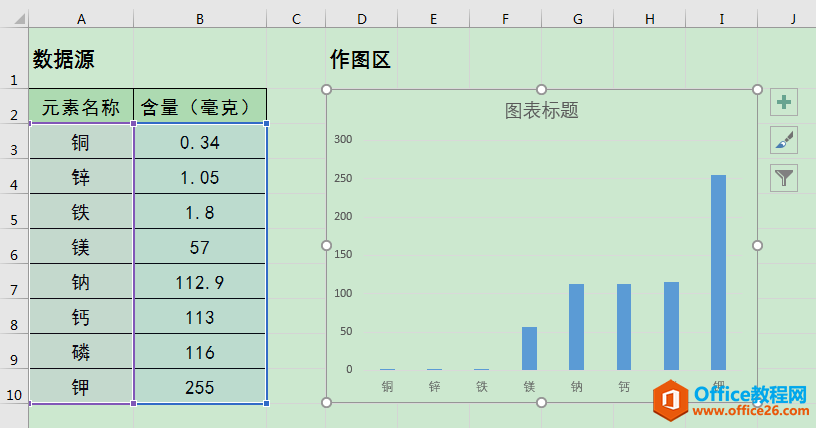

１、選中數據源中的A3:B10單元格區域，單擊"插入"選項卡"圖表"功能組中的"插入柱形圖或條形圖"按鈕，在下拉列表中選擇"二維柱形圖"中的"簇狀柱形圖"。觀察插入的柱形圖，可見前三個數據點由于數值太小，柱形很低。

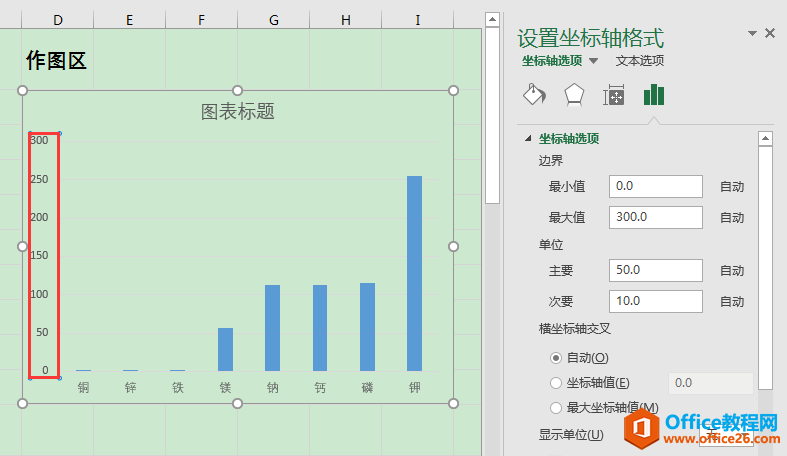

２、鼠標雙擊垂直坐標軸，在工作表窗口右側出現"設置坐標軸格式"對話框。

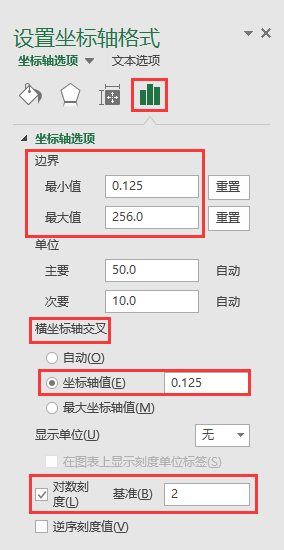

３、在"設置坐標軸格式"對話框中進行設置：

• 點擊"坐標軸選項"圖標，在下方將"邊界""最小值"設為0.125，"最大值"設為"256"；

• 在"橫坐標軸交叉"選項中選擇"坐標軸值"，在后面的編輯框中輸入"0.125"；

• 勾選"對數刻度"復選框，將"基準"設為"２"。（基準為垂直坐標軸上相鄰標簽數值之間的比值）

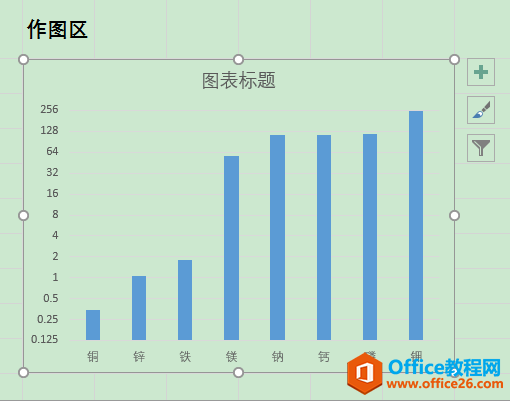

此時，可見柱形圖中前三個數值較小的柱形也清晰展示出來。

4、最后，根據實際需要調整圖表標題、網格線、坐標軸刻度線等細節，最終效果如下圖。
