excel 如何使用XY散點誤差線［反客為主］

圖表的各類寄生元素不僅僅只是用來進行輔助說明，將圖表系列擱置在一旁，充分利用圖表的這些寄生元素來表達圖表的訴求，其實是解決問題的有效途徑之一。圖10.6-1圖表的實現即是一個這樣的案例。

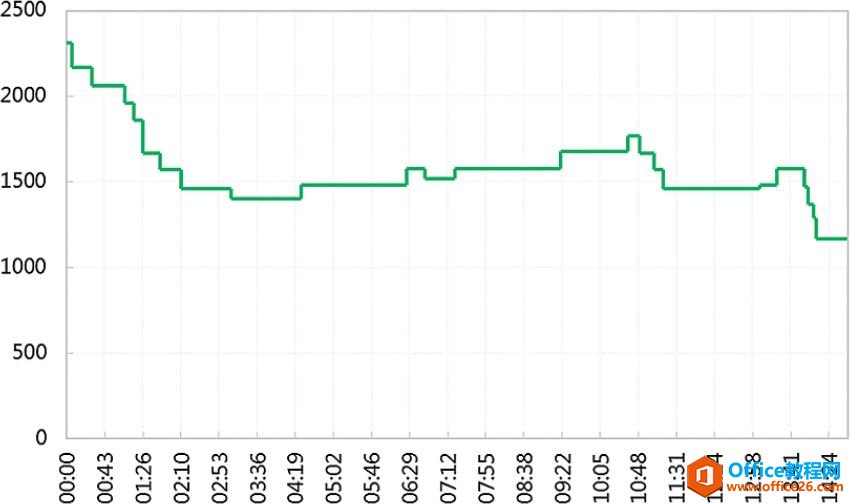

圖10.6-1善用XY散點誤差線

案例介紹

圖10.6-1的案例是某公司監控產品在不同時間點其位置參數隨時間變化的步進圖。

該類圖表最大的特點是，表達數據訴求的線形圖形對象在視覺中呈階梯狀振蕩變化。案例圖表中，數據的波動變化受取樣時間點影響，由于取樣時間間隔不等，導致圖形臺階寬度并不相同。

案例分析

圖10.6-1的案例圖表，挑戰首先來自階梯狀的線形圖形對象，因為Excel圖表中并沒有這樣的圖表元素；若借助本書圖9.6-1案例的實現方法，來實現視覺中的階梯狀線形效果，會非常復雜，因為取樣時間間隔并不等。

在Excel圖表中，折線圖支持使用日期刻度來作圖，但該案例中的圖表使用時間刻度。當然可以使用等比例放大時間刻度為日期刻度，并使用XY散點來模擬坐標的方法實現，但這樣的方法和使用柱形圖來實現沒有太多的區別，因為這個方法需要一個時間點兩個數據值。

?

案例實現

根據10.6.2節的分析，圖10.6-1案例采用XY散點圖的誤差線來實現。由于要產生階梯狀視覺效果，故需借用XY散點圖的誤差線X和誤差線Y，該特征也僅有XY散點圖具備；同時由于時間間隔和數值結果不一致，誤差線的長度不定，需進行必要的數值變換。以下是案例實現的具體步驟：

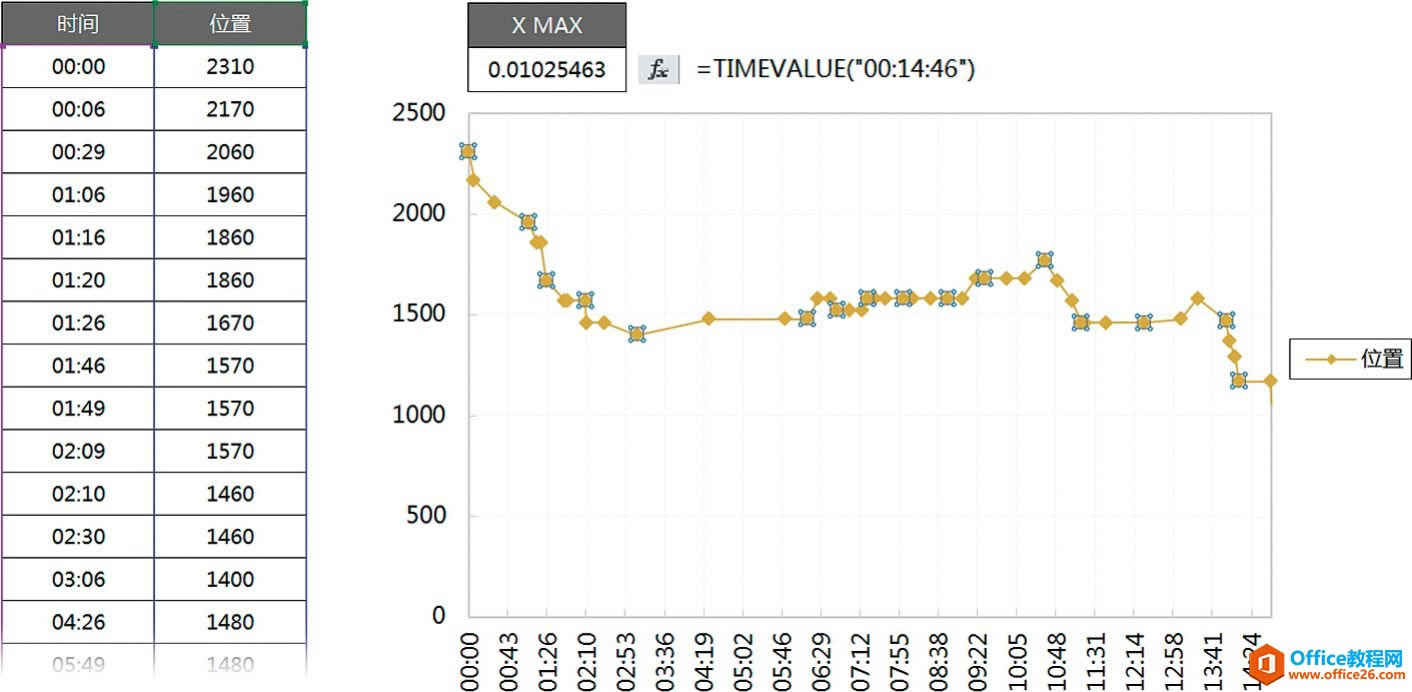

1．同時選中“時間”和“位置”所在數據列，制作XY散點圖；并使用函數公式獲得最后時間的Excel時間序列數值，公式見圖10.6-2頂部所示，并根據該值，選中圖表橫軸，設定坐標軸最小值為0，最大值為0.0102546，主要刻度單位為0.005。具體效果如圖10.6-2所示。

圖10.6-2　圖10.6-1案例實現第1步

2．添加“時間調整X”、“位置調整Y”兩列輔助數據列，“時間調整X”和“位置調整Y”的具體函數公式參見圖10.6-3紅色箭頭所指，請注意單元格的行數布局；然后選中圖表“位置調整Y”系列，設置誤差線X的誤差量“自定義＋”的引用區域為“時間調整X”所在數據列。具體效果如圖10.6-3所示。

圖10.6-3　圖10.6-1案例實現第2步

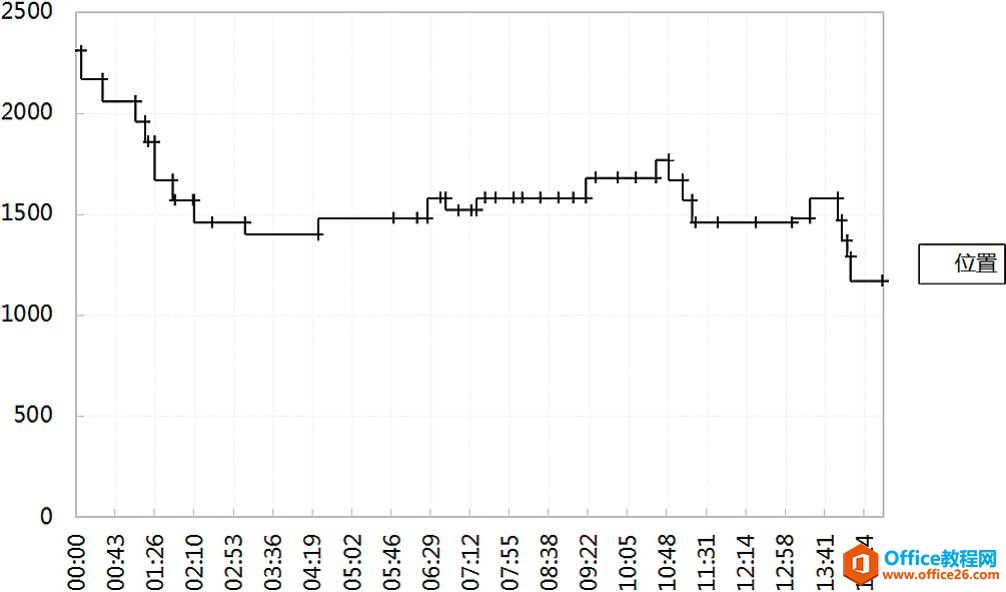

3．選中圖表“位置調整Y”系列，設置誤差線Y的誤差量“自定義－”的引用區域為“位置調整Y”所在數據列，具體效果如圖10.6-4所示。

圖10.6-4　圖10.6-1案例實現第3步

4．最終整理修飾潤色后的效果如圖10.6-5所示。

圖10.6-5　圖10.5-1案例最終實現

其他

當然，條條大路通羅馬，圖表的制作過程并非只有一種方法。本書圖9.6-1和圖9.6-7的案例也完全可以使用這個方法來實現，但相對制作的成本而言，使用該方法要稍顯復雜。
