excel 如何迅速制作多柱形與折現組合圖表 案例圖文教程

大家要永遠記住，圖表的表達核心是數據構造，我們可以這個草圖，看成兩個部分的組合，一個是柱形圖部分，一個是折線圖部分。首先我們來搞定柱形圖部分，具體步驟如下：

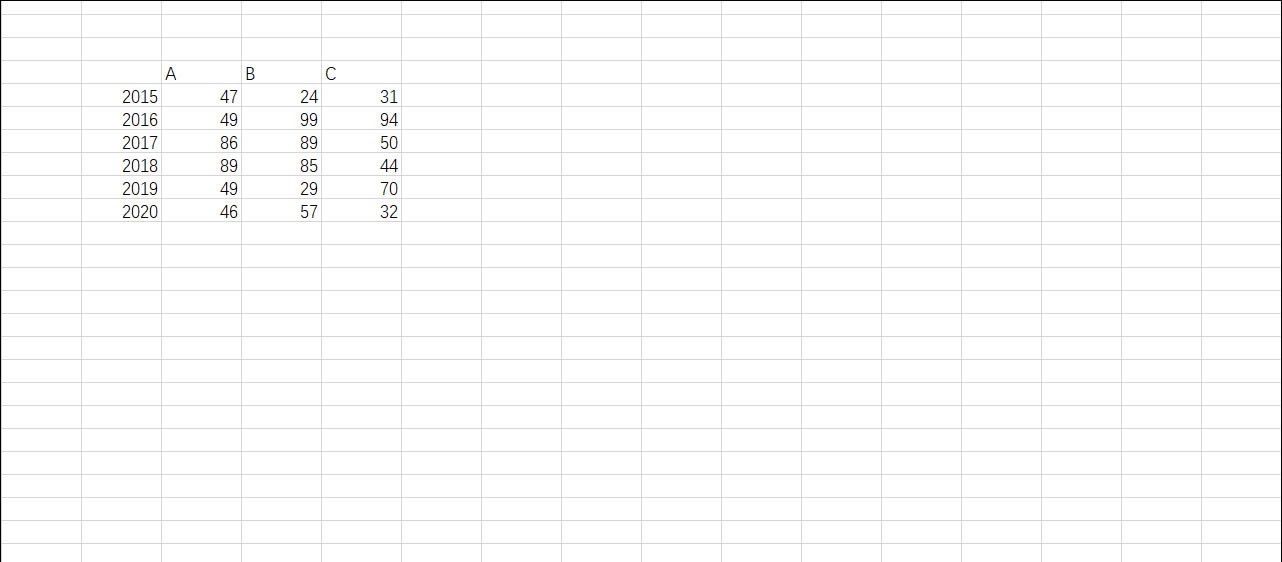

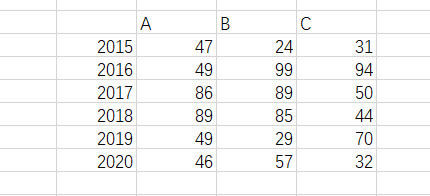

構造ABC公司的數據構造，參考效果如下，注意年份在左側右坐標，產品在橫坐標

?

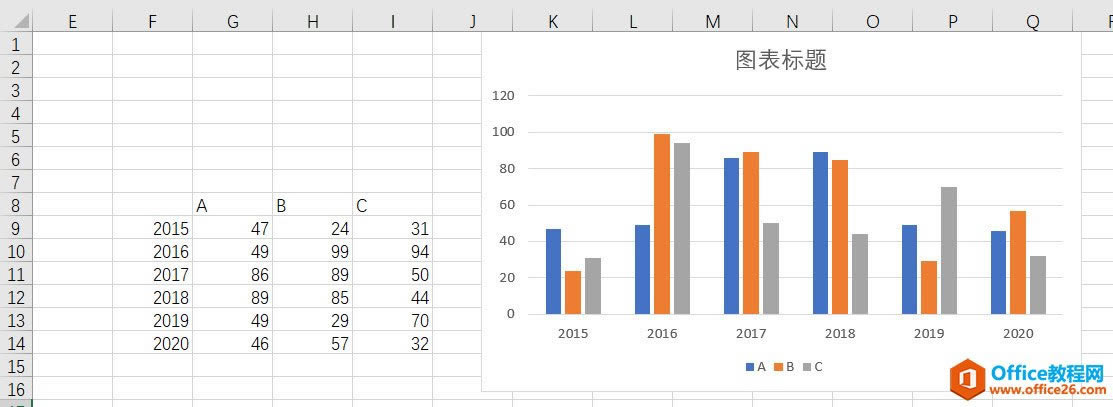

選中上面區域，然后插入柱形圖，效果如下圖所示。是不是非常簡單。

?

接下來本例的難點來了，怎么能夠插入折線圖部分呢？不是應該把所有的數據構造都搞定，然后一次性插入復合圖嗎？其實這是一種傳統的制作思路。牛閃閃教大家的是分開處理的加載思路。制作圖表會更加靈活。接下來構造，折線圖部分，注意需要的是環比增長折線圖。拿什么叫環比增長呢？繼續看如何構造數據。

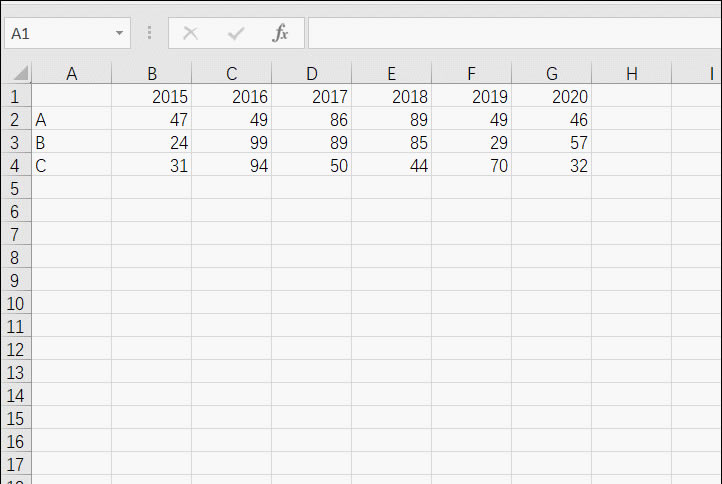

將上圖的數據進行轉置操作，注意看動圖的操作。

?

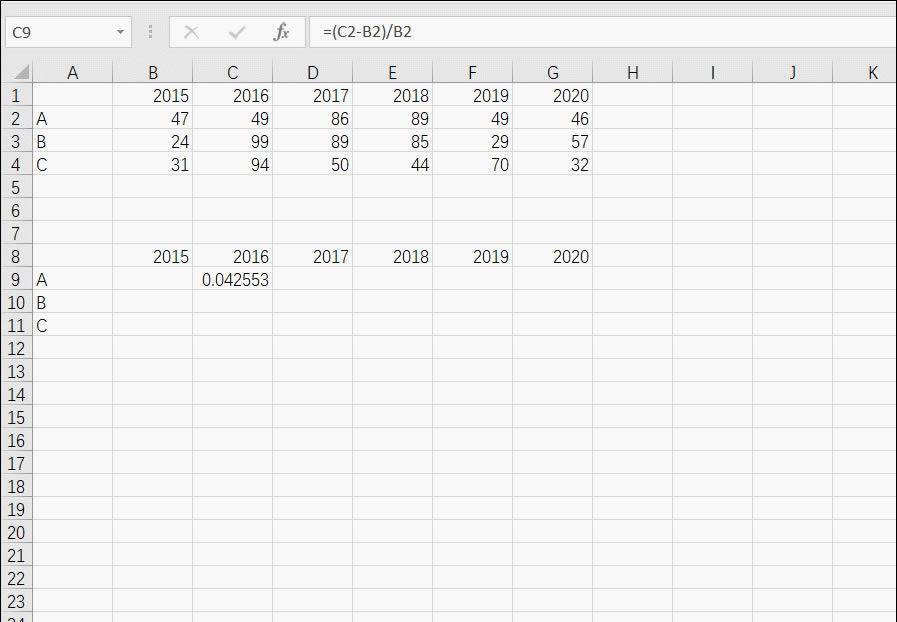

接著將其轉換成環比增長，首先要搞清楚什么叫環比增長。以下圖為例，A產品的2016的數據減去2015年數據額差值除以2015年的數據的比值，這個比值就是在原有2015數據的基礎上2016增長了百分之多少，就稱之為環比增長。如果實在看不懂，就按下動圖的公式模仿。

?

最后拖拽公式，將其格式設置為百分比，注意看動圖操作。

?

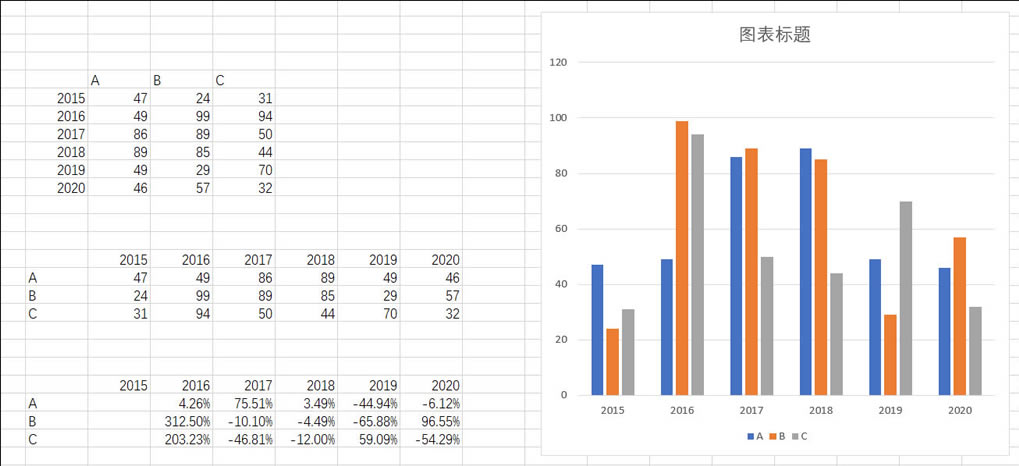

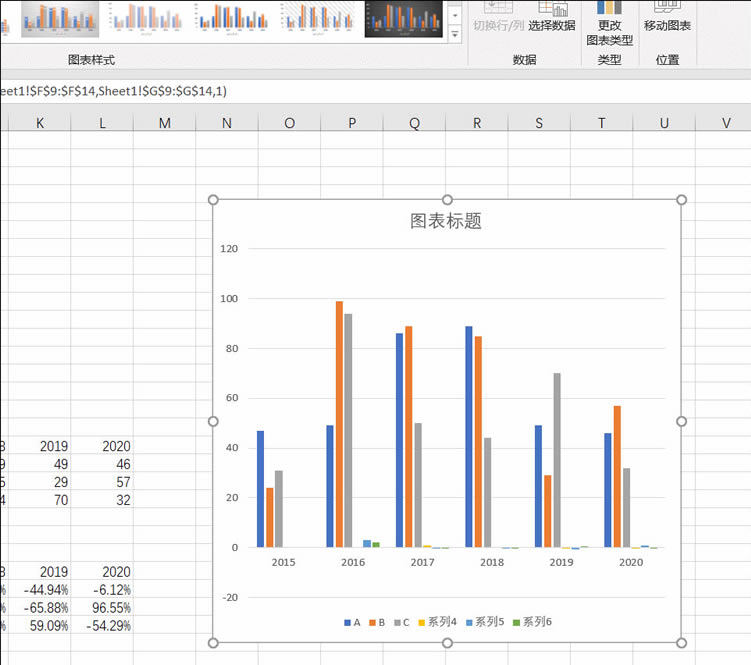

終于搞定了折線圖的數據構造。怎么插入折線圖呢？重點來啦。在圖表中鼠標右鍵，在數據中逐步插入ABC三個產品的每行。

?

接著將剛插入的數據改為折線圖。鼠標右鍵-修改圖表類型更改即可，注意將折線圖同時至于次坐標。

?

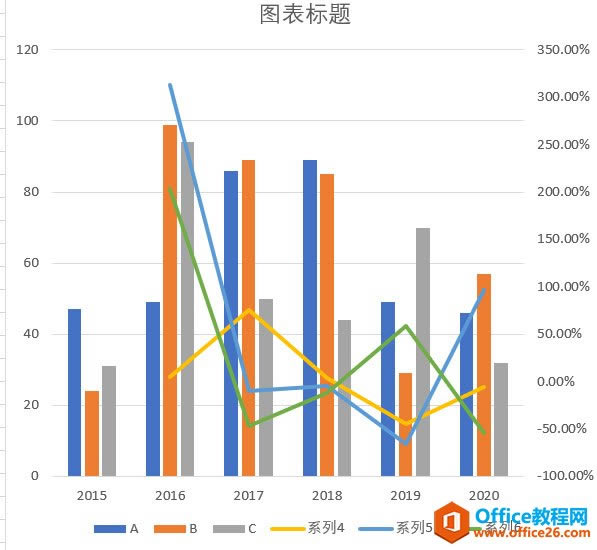

最終效果如下：

?

最后調整主次坐標軸的最大值最小值，確認折現圖與柱形圖之間的距離。

?

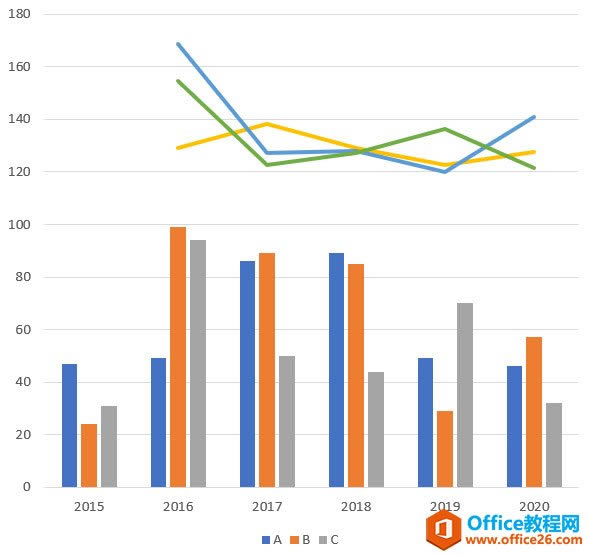

參數可以經過多次調整，最終效果如下：

?
