excel 如何繪制總分結構的雙餅圖 案例圖文教程

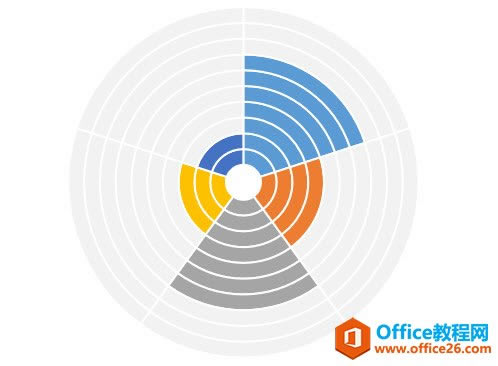

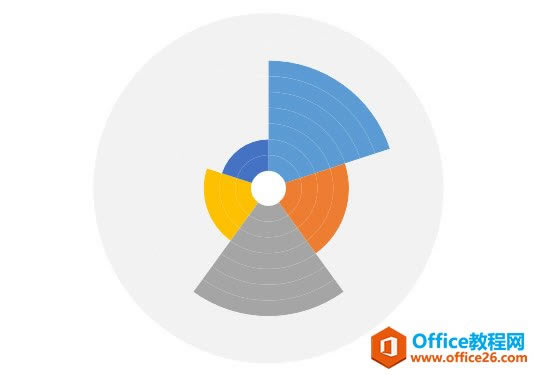

我們把圖放大看看，到底是一個什么樣的圖呢？

?

餅圖的扇區的每一個扇面（灰色）都是100%。每個有顏色的扇面占灰色傘面的面積比，是各自的百分一百。這個圖的難點是怎么知道代顏色的面積是所占面積呢？基本上沒有一個統一的標準，因為扇面的本身是一個不規則圖形。所以類似這樣的圖形，在Excel中繪制出來也都是示意圖。這一點非常的重要。具體我們來看看如何制作呢？具體操作如下：

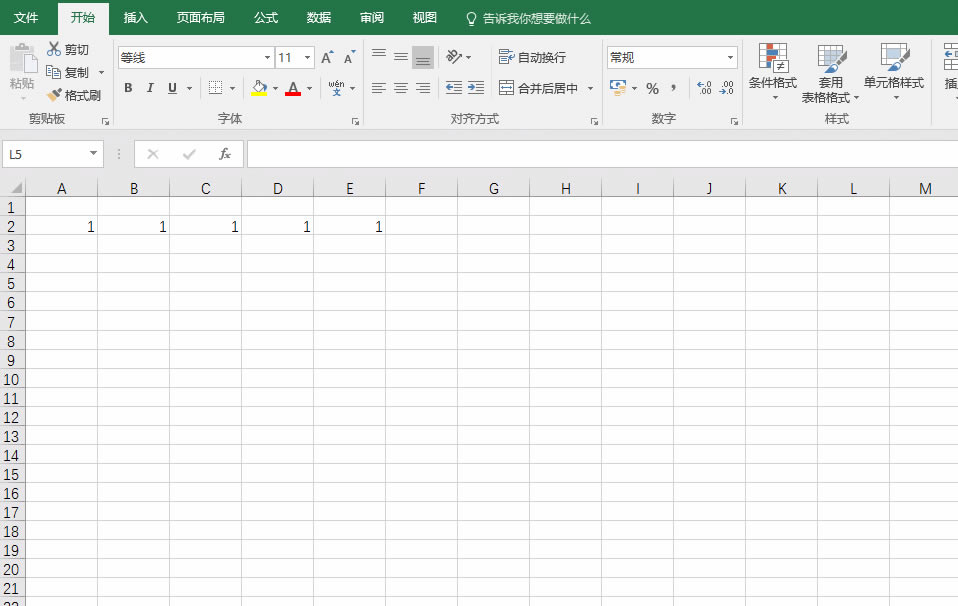

新建一個Excel文檔，然后在任意出插入如下數據。你沒看錯，就是1，事實上不見得要是1，可以是其他數字，數字要一樣，一共有五個。

?

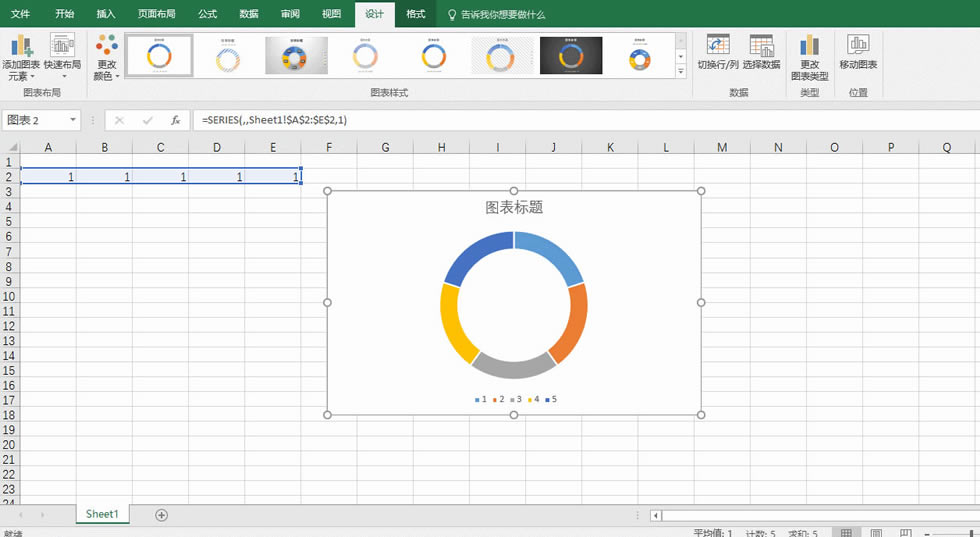

接著我們利用這些數據，插入一個環形圖。具體看動圖操作：

選中圖表，點擊鼠標右鍵，加載數據，依然加載之前的數字1。具體看動圖操作：

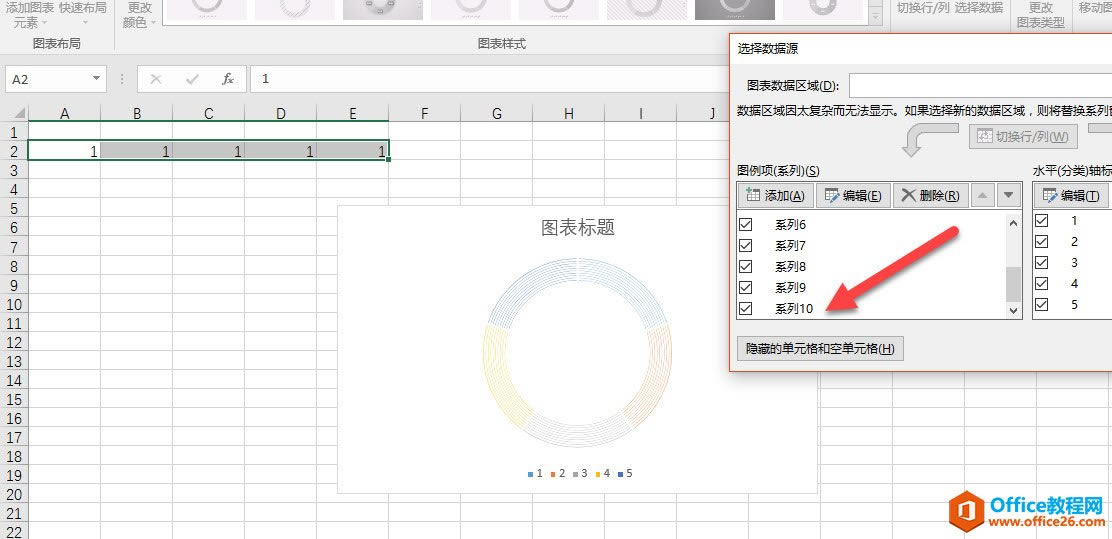

為什么要這樣做呢？先不急，我們把上一步加載數據的操作，重復剩下的9次，也就是將環形圖自動套10圈。

?

?

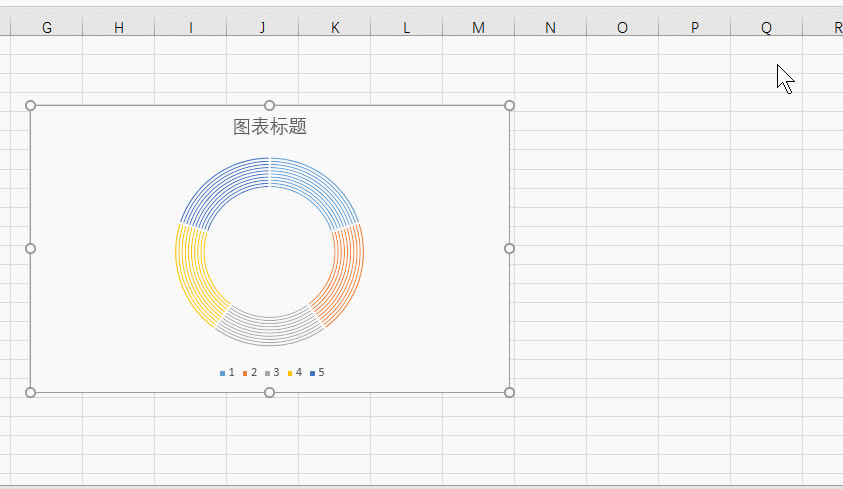

最后將其環形圖中的孔調小，具體動圖超過如下，選中圖表，按住ctrl+1打開，設置“圓環圖內徑大小”設置為10%左右。

剩下的就好辦了。利用f4功能見將環形的顏色進行分別的設置。效果如下：

剩下的只需要去掉邊框線即可。也有用f4鍵一圈一圈的把邊框線都去掉。最終如下：

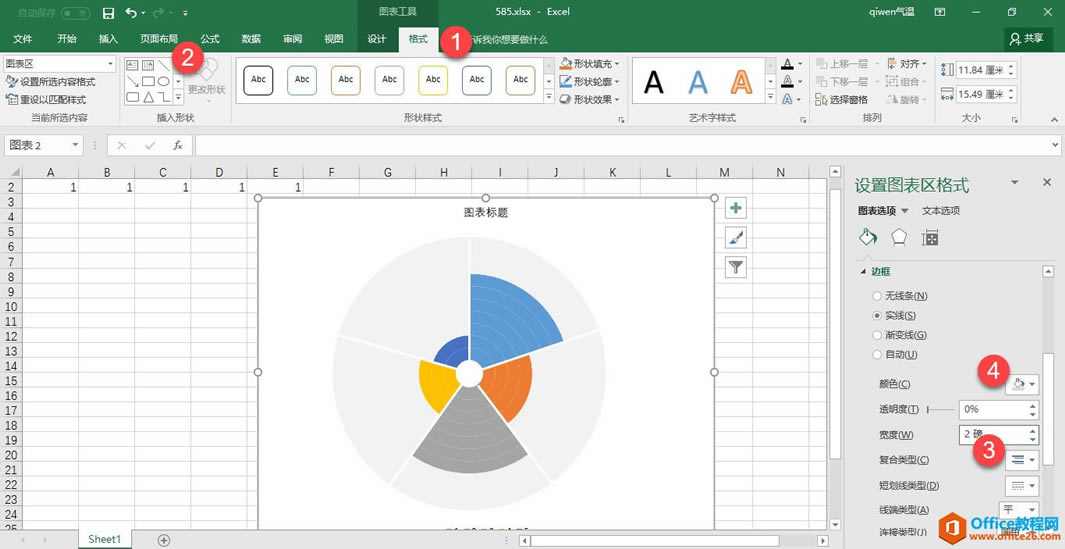

這種圖雖然是用Excel做得，但事實上既然叫做示意圖表，數據與圖形的比例不是完美的對應。所以請大家注意。當然如果你再用圖形畫上線，就更加完美了。注意一定是圖表中的直線，設置白色，2磅就可以了。

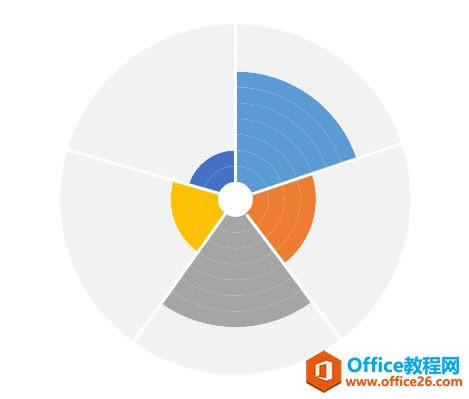

最終效果如下：

總結：有時候利用PPT繪制的圖形，用Excel的圖表來替代反而效率更高，這種繪制方式的圖表屬于示意圖表達圖表。
