如何運用 excel做施工進度橫道圖 excel 甘特圖如何做

這種圖做起來其實還瞞簡單的，大部分小伙伴都是自己在Excel打方格子，自己用圖形繪制，其實這個可以利用日期數據自動生成進度條形圖。趕緊來學學吧！

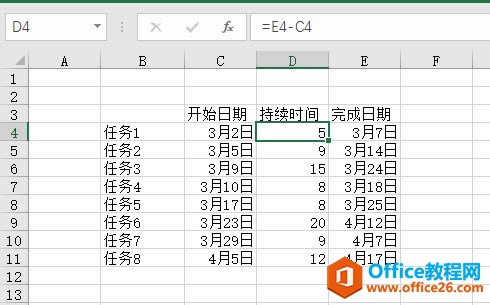

首選我們需要把任務的計劃開始日期和結束日期確定好。并利用減法算出他們的天數。

?

?

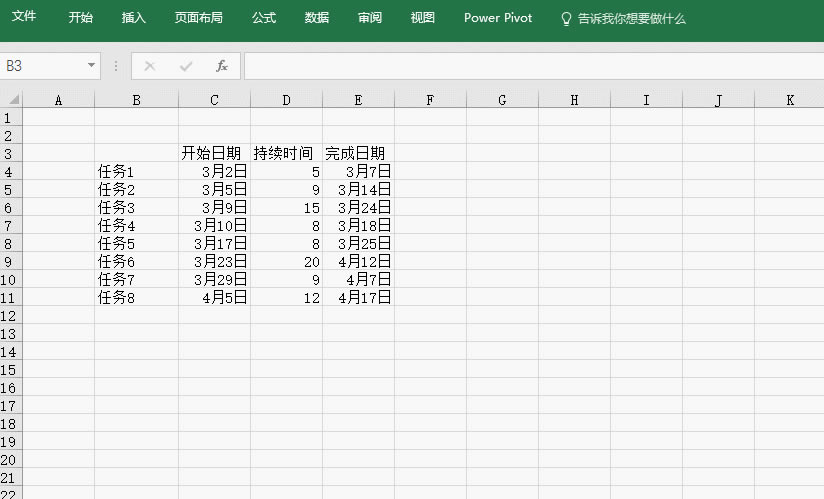

然后選中B3：D11區域，注意不要選中完成日期列，插入一個堆積條形圖。請看動圖操作：

?

?

設置完畢后，效果如下，你會發現任務的順序是反的。這樣就需要對條形圖的任務順序做翻轉?

?

?

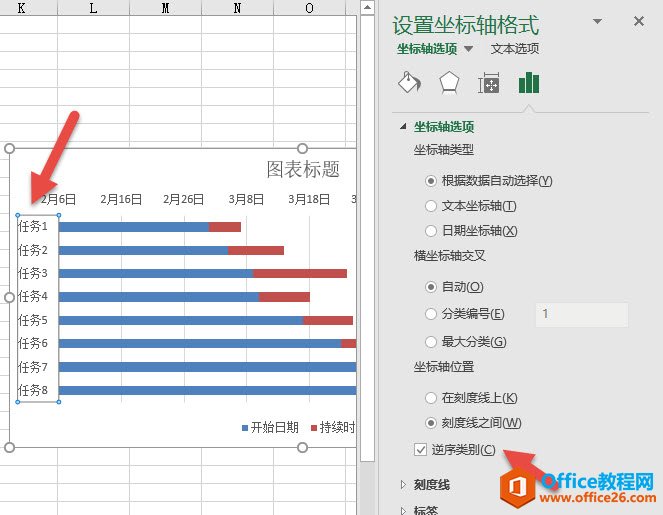

任務所在垂直坐標軸，然后按ctrl+1打開對應的設置菜單，找到翻轉的勾選處。（Excel2013版本以上與Excel2010 位置有少許不同。）

?

?

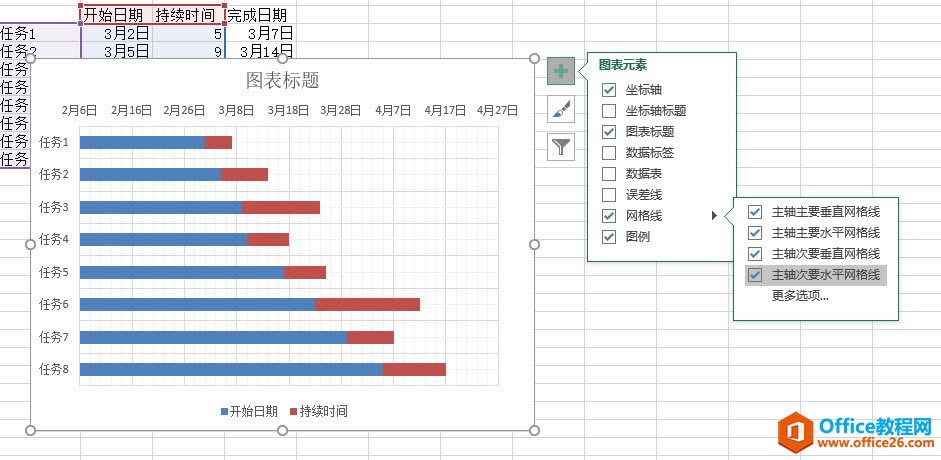

然后添加圖表的網格線

?

?

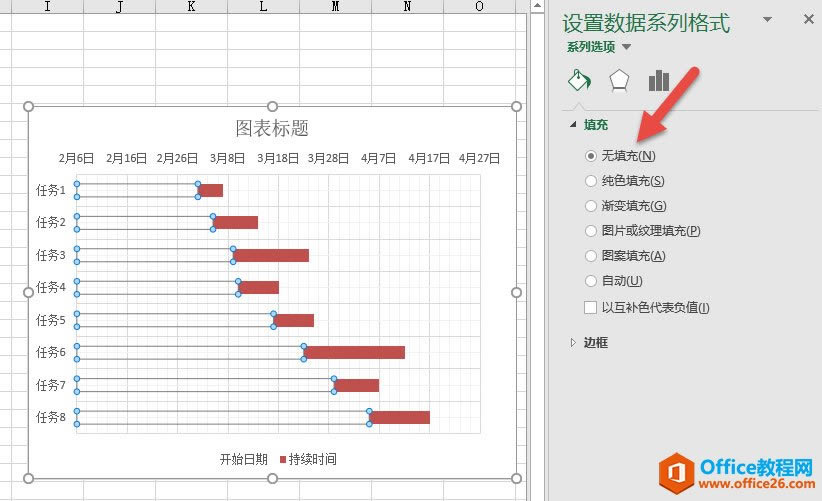

接下來就好辦了，選中藍色的數據區域，將其設置為透明（no fill）填充即可。

?

?

最后調整圖表的大小，然后美化酒紅色的數據條就OK。

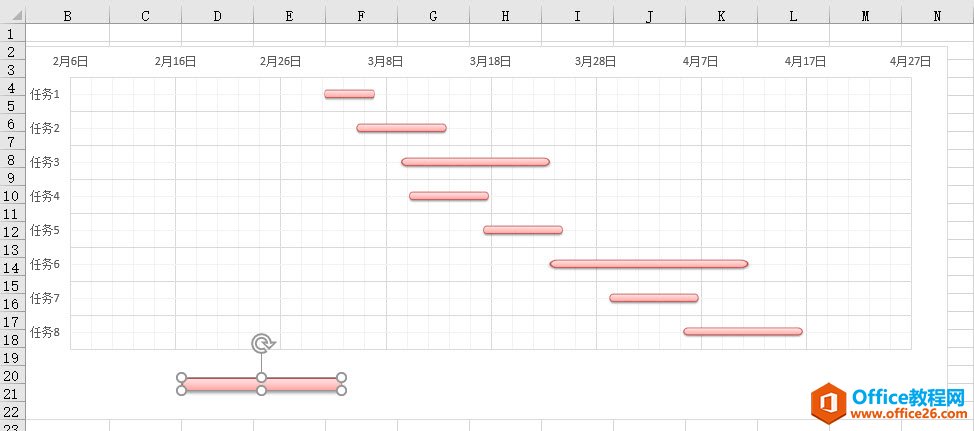

比如插入一個圓角矩形，美化成下面的效果：（復制黏貼即可。）

?

?

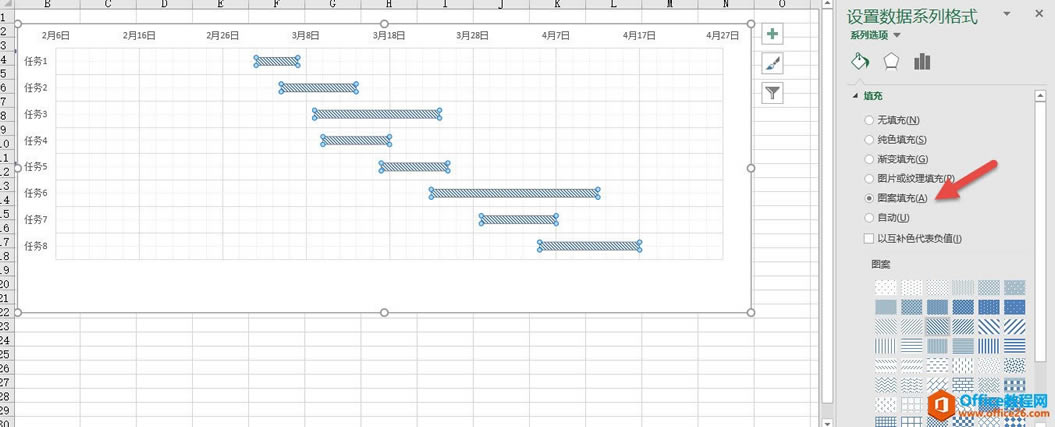

也可以利用填充圖案功能，設置成類似 Project這樣的效果。

?

?

總結：甘特圖其實堆積條形圖的“變形”圖，利用隱藏數據系列的思路，可以做出很多類似的高大上圖表。
